HP MicroServer Gen8登录ILO4提示自检报错Embedded Flash/SD-CARD解决方法（附官方技术文档）

开心电脑网 • • GEN8服务器 • 阅读 2813

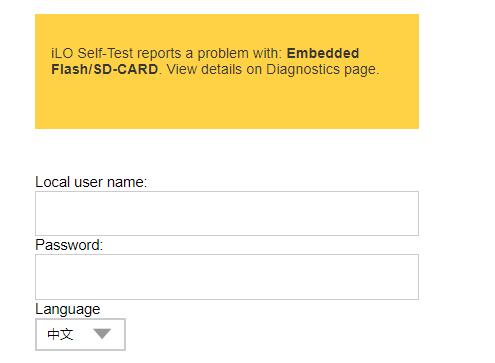

ILO登录界面提示错误：iLO Self-Test reports a problem with: Embedded Flash/SD-CARD. View details on Diagnostics page.
HP MicroServer Gen8登录ILO4提示自检报错Embedded Flash/SD-CARD解决方法（附官方技术文档）
进入ILO GUI界面，看到一个错误提示：
Embedded Flash/SD-CARD：controller firmware revision 2.10.00 nand read failure
主要是因为控制器固件版本2.10.00由于介质写入验证测试失败,嵌入式介质初始化失败，需要iLO格式化嵌入式闪存并重置iLO，操作如下：

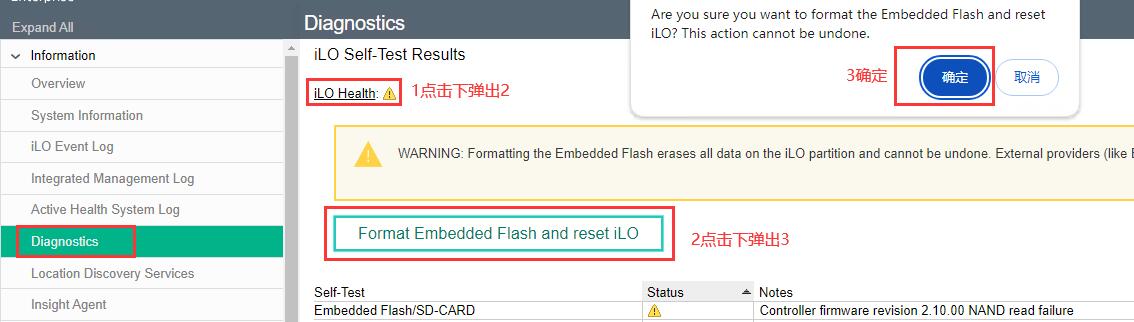

【Diagnostics】【ILO Health】【fromat embedded falsh and reset ilo】【确定】等待重置完毕即可解决。
HP MicroServer Gen8登录ILO4提示自检报错Embedded Flash/SD-CARD解决方法（附官方技术文档）安装完成后，重置后默认是英文界面，需要重新上传下中文语言包，操作步骤如下图：
友情提示：通过处理该问题，建议使用参考本站教程：HP MicroServer Gen8 ILO4官方固件2.70安装及中文设置，远程控制台新增支持html5：http://www.kaixinit.com/server/gen8/2925.html
为了避免未知错误，通过安装2.70的固件和2.7的中文语言包，然后在升级固件的版本到2.7以上稳妥点。

HP MicroServer Gen8登录ILO4提示自检报错Embedded Flash/SD-CARD解决方法（附官方技术文档）

官方技术文档：https://support.hpe.com/hpesc/public/docDisplay?docId=emr_na-c04996097

（修订版）HPE Integrated Lights-Out 4 (iLO 4) – 如何格式化用于存储 AHS 日志、OneView 配置文件和 Intelligent Provisioning 的 NAND
注意：本文档中的信息（包括产品和软件版本）截至发布日期为最新信息。本文如有更改，恕不另行通知。

发布日期： 2018-06-06

最后更新： 2021-04-21

描述

文档版本
发布日期
细节
6
04/21/2021
更新了 NAND Option 3 和 iLO 4 下载链接中的 HP Config Utility 链接
5
11/07/2018
在分辨率部分添加了附加信息
4
09/19/2018
将 iLO 4 固件 v2.60 的实例更新为 v2.61
3
08/01/2018
更新分辨率，其他格式更改。
2
07/31/2018
更新了分辨率、格式更改和其他细微更改。
1
06/06/2018
原始文件发布。

NAND 损坏可能需要格式化 NAND。用于格式化 NAND 的方法详述如下。

本公告中详细介绍了相关的症状和完整的修复步骤：

客户咨询 c04996097 – HPE Integrated Lights-Out 4 (iLO 4) – HPE Active Health System (AHS) 日志和 HPE OneView 配置文件可能不可用，导致 iLO 自检错误 8192、嵌入式媒体管理器和其他错误

在以下位置找到该文档：http : //h20566.www2.hpe.com/hpsc/doc/public/display?docId=emr_na-c04996097

范围

任何带有 iLO 4 的 HPE ProLiant Gen8 系列或 HPE ProLiant Gen9 系列服务器。

解析度

格式化 NAND 的先决条件

  • 用户必须使用“管理员”级别凭据登录 iLO 4
  • 下面的许多方法都需要一个 .XML 文件（需要创建并命名为“Force_Format.xml”）。

.XML 文件的内容需要类似于以下内容，将 iLO 管理员用户名和密码替换为第 2 行的 Administrator 和 Password：

<RIBCL VERSION=”2.0″>
<LOGIN USER_LOGIN=”adminname” PASSWORD=”password”>
<RIB_INFO MODE=”write”>
<FORCE_FORMAT VALUE=”all”/>
</RIB_INFO>
</LOGIN>
</RIBCL>

iLO 4 固件版本必须为 2.44 或更高版本。下载 HPE.com 上提供的最新版本，如下所示：

最新版本的 iLO 4 固件可用如下：

iLO 4 固件

NAND 格式方法

本文档介绍了可用于在 ProLiant Gen8 或 Gen9 服务器上格式化 NAND 的五种方法：

  • 从 iLO 4 GUI（需要 iLO 4 固件版本 2.61 或更高版本）
  • 从 Onboard Administrator（仅适用于 HPE BladeSystem c3000/c7000 机柜中的服务器）
  • 从 Windows 操作系统（使用 HPQLOCFG.exe 实用程序）
  • 从 Windows PowerShell（将 HPE iLO cmdlet 用于 PowerShell）
  • 从 Linux 或 VMware（使用 hponcfg 实用程序）

注意：确认 NAND 格式成功的步骤显示在本文档的末尾。

执行 NAND 格式之前的其他注意事项

大多数情况下，服务器在线时可以执行 NAND 格式。

例外：对于从嵌入式 SD 卡引导的 VMware ESXi 主机 – 强烈建议在 ESXi 操作系统关闭的情况下执行 NAND 格式。当更新 iLO 4 固件或为从嵌入式 SD 卡引导的 ESXi 主机重置 iLO 时，此建议也适用。

可能需要断开服务器交流电源（在 NAND 格式之前），以便 NAND 格式成功。对于 ML 或 DL 系列服务器，可以通过关闭服务器并断开电源线几秒钟来完成此操作。对于服务器刀片，可以通过登录 OA CLI 并键入“reset server#”来完成 E-fuse 重置，其中“#”是服务器刀片的托架编号。

在 iLO 4 固件版本 2.55 中添加了 AuxPwrCycle 功能，以便可以在服务器上远程执行相当于交流电源移除的操作。

请参阅位于以下 URL 的客户通知“HPE Integrated Lights Out (iLO) 4 – 允许辅助重启的 RESTful 命令在固件版本 2.55（及更高版本）中可用”：

https://support.hpe.com/hpsc/doc/public/display?docId=emr_na-a00047494en_us

成功完成 NAND 格式后需要执行的步骤

如果在进行NAND格式化时服务器上电，则NAND格式化成功后需要重启服务器。此重新启动会在下一次服务器 POST 期间重新填充服务器上的 RIS 和 RESTful 数据，并安装 iLO 4 固件版本 2.53 或更高版本。如果安装了 iLO 4 固件版本 2.50 或更早版本，请在重新启动服务器以重新填充服务器上的 RIS 和 RESTful 数据之前连接到 iLO CLI（使用 putty）并使用以下命令“oemHP_clearRESTapistate”。

安装了 iLO 4 固件版本 2.53 或更高版本的服务器 POST：

注意：如果安装了 iLO 4 固件版本 2.50 或更早版本，请在重新启动服务器以重新填充服务器上的 RIS 和 RESTful 数据之前连接到 iLO CLI（使用 putty）并使用以下命令“oemHP_clearRESTapistate”。

重新安装 Intelligent Provisioning (IP) 以确保它正常工作并在 iLO 4 GUI“系统信息 – 固件信息”页面中报告为已安装。

如果使用 OneView：在服务器重新启动后（重新填充服务器上的 RIS 和 RESTful 数据），在 OneView 中执行服务器刷新；OneView 中的任何现有错误都需要在刷新后标记为已清除。

注意：下面的屏幕截图将 iLO 固件显示为 2.60 版；但是，这些仅用于示例目的。实际固件版本为 2.61。

NAND 格式方法 1：使用 iLO 4 GUI

iLO 4 固件版本 2.61 为 Gen8/Gen9 服务器添加了以下新功能：

  • 如果嵌入式闪存/SD-CARD 存在 iLO Seft-Test 错误，iLO 4 GUI 登录屏幕会显示警告
  • iLO 4 GUI 概述和诊断页面添加了“iLO Health”状态
  • iLO 4 GUI 诊断页面有一个“格式化嵌入式闪存并重置 iLO”按钮（注意：该按钮仅在“iLO Health”处于“降级”状态时可见）

通过 iLO GUI 执行 NAND 格式的步骤

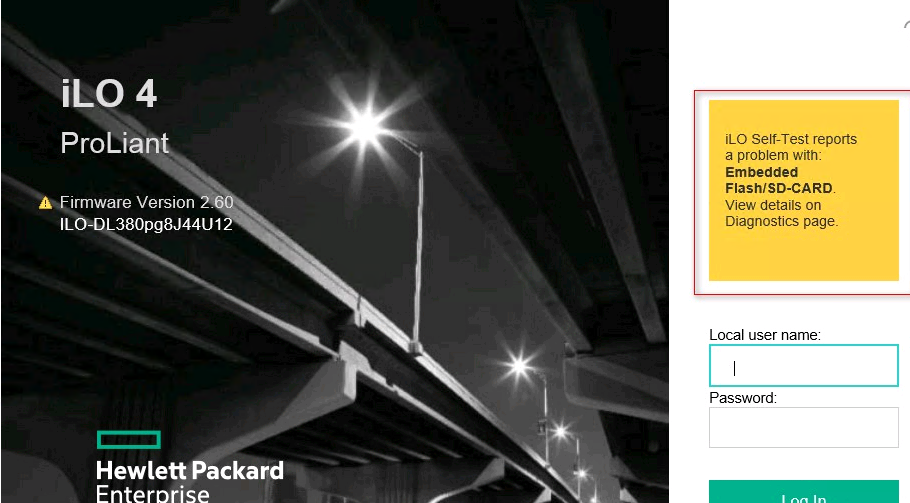

1. 如果 iLO 报告嵌入式闪存/SD-CARD 上的自检错误，iLO 4 GUI 登录将显示警告。

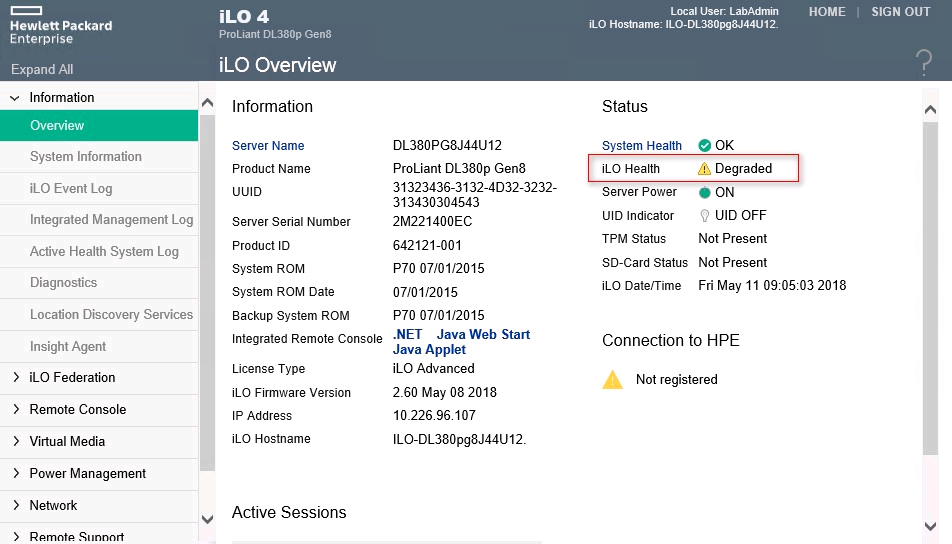

2. iLO 4 GUI 概览页面将显示“iLO Health”具有“降级”状态；单击“iLO Health”超链接可直接转至 iLO GUI 诊断页面

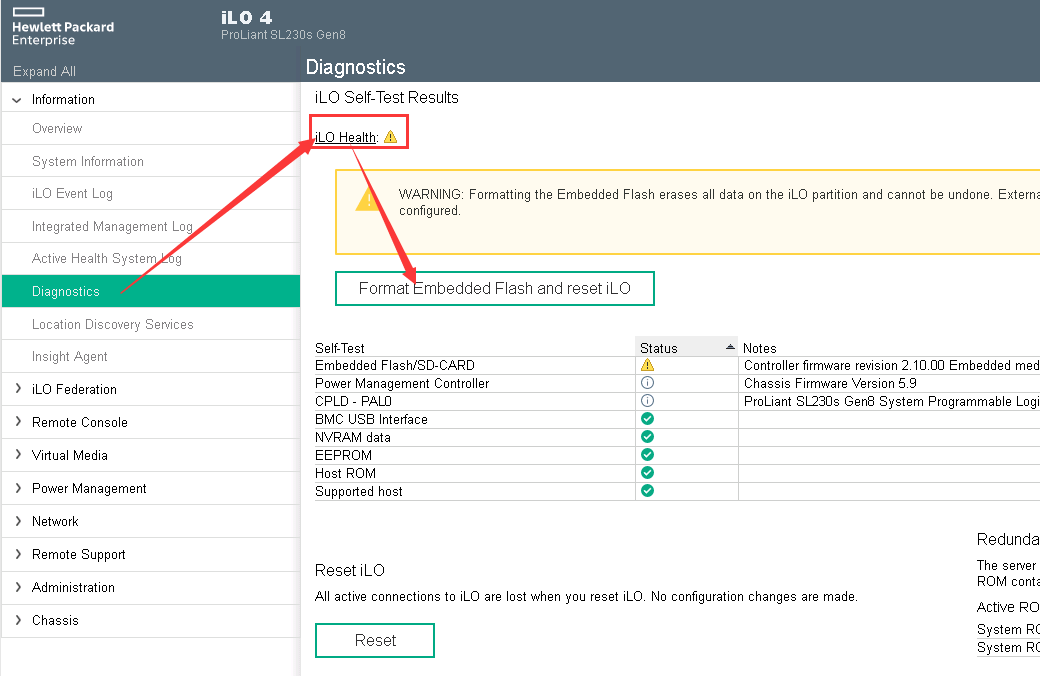

3. iLO 4 GUI 诊断页面将显示“嵌入式闪存/SD 卡”的“降级”状态；单击“iLO Health”超链接，“格式化嵌入式闪存并重置 iLO”按钮变为可见

（注意： “iLO Health”超链接仅在“iLO Health”处于“降级”状态时可见）。


然后等待ilo重启即可


NAND 格式方法 2：通过 Onboard Administrator（仅限服务器刀片）

1. 使用 putty 以管理员身份登录 OA CLI

2. 编辑以下条目以获得正确的服务器托架编号，然后将文本剪切并粘贴到 Putty 会话中并观察输出以确认输入已被 OA 接受。完整复制修改后的文本并粘贴到 OA CLI 中以启动 NAND 格式。

句法：

HPONCFG <bay #> << end_marker
<RIBCL VERSION=”2.0″>
<LOGIN USER_LOGIN=”adminname” PASSWORD=”password”>
<RIB_INFO MODE=”write”>
<FORCE_FORMAT VALUE=”all”/>
</RIB_INFO>
</LOGIN>
</RIBCL>
end_marker

这是一个例子（格式 bay 3 – 粗体）：

HPONCFG 3 << end_marker
<RIBCL VERSION=”2.0″>
<LOGIN USER_LOGIN=”adminname” PASSWORD=”password”>
<RIB_INFO MODE =”write”>
<FORCE_FORMAT VALUE=”all”/>
</RIB_INFO>
</LOGIN>
</RIBCL>
结束标记

NAND 格式化方法三：Windows（远程格式化）

在本地服务器或远程 Windows 主机或客户端上下载并安装 HPQLOCFG。要下载该实用程序：

https://support.hpe.com/hpesc/public/swd/detail?swItemId=MTX_5ee197c5bd7641359f45d876b1

将 Force_Format.XML 文件（在上面的先决条件部分中进行了描述）放置在该实用程序所在的文件夹中。默认位置是 C:Program Files (x86)Hewlett-PackardHPLights-OutConfiguration Utility。

使用 HPQLOCFG 格式化 NAND。以下命令假定 .xml 文件名为 Force_Format.xml。命令中的粗体项目需要替换为 iLO IP 地址、用户名和密码，如屏幕截图所示。

  1. 要格式化本地服务器 NAND，请使用以下命令：C:Program Files (x86)Hewlett-PackardHPLights-OutConfiguration Utility>HPQLOCFG.exe-fForce_Format.xml-s <IPofiLO>


2.要执行远程服务器 NAND 格式，请使用以下命令：C:Program Files (x86)Hewlett-PackardHPLights-OutConfiguration Utility>HPQLOCFG.exe -s <IPofTargetiLO> -u <iLO-Username> -p <Password -For-iLO> -f Force_Format.xml


NAND 格式化方法四：Windows PowerShell（远程格式化）

  1. 下载并安装“PowerShell 脚本工具：iLO cmdlet”（v1.5.0.1 或更低版本），可从以下链接获得：注意： “PowerShell 脚本工具：iLO cmdlets”版本 v2.x 和 v1.x 都可以同时安装在服务器上；v2.x 版不包括“Invoke-HPiLORIBCLCommand”，因此必须安装和使用 v1.x 版才能提供此功能。适用于 Windows PowerShell (x64) 的脚本工具：iLO cmdlets
    版本：1.5.0.1（2018 年 3 月 9 日）
    文件名：HPiLOCmdlets-x64.exe (1.1 MB)https://support.hpe.com/hpsc/swd/public/detail?sp4ts.oid=1008862655&swItemId=MTX_2eda1acc832d48ad944f694f12&swEnvOid=4184适用于 Windows PowerShell (x86) 的脚本工具：iLO cmdlets
    版本：1.5.0.1（2018 年 3 月 9 日）
    文件名：HPiLOCmdlets-x86.exe (1.1 MB)https://support.hpe.com/hpsc/swd/public/detail?swItemId=MTX_dd9188b9396745ce901012120b

    注意：下面的 PowerShell 命令假定 Force_Format.xml 文件（在上面的先决条件部分中进行了描述）位于 C:RIBCL_XML 文件夹中并命名为 Force_Format.xml。

  2. 打开 PowerShell 命令行并输入以下命令（斜体）。第二个命令中需要包含 iLO IP、用户名和密码。PS C：> $ XML =（[字符串]（获取内容“C： RIBCL_XML Force_Format.xml”））PS C：>调用-HPiLORIBCLCommand -server iLOIP -Username管理员- P assword密码-RIBCLCommand $ XML -DisableCertificateAuthentication

如果命令被接受，将显示类似于以下的状态：

知识产权
主机名
STATUS_TYPE
状态消息
10.1.1.30
iLO123456.iLO.local
警告
在 iLO 重置后强制格式化分区。

NAND格式方法五：Linux或VMware（本地格式）

在本地服务器或远程 Windows 主机或客户端上下载并安装 HPONCFG。要下载该实用程序：

  1. 点击以下链接：https://support.hpe.com/hpesc/public/home .
  2. 在输入产品名称或编号下的文本字段中输入产品名称（例如 hponcfg）。
  3. 单击“前往”。
  4. 从结果列表中选择合适的产品型号（如果出现提示）。
  5. 单击“下载选项”选项卡下的“驱动程序、软件和固件”超链接。
  6. 从操作系统下拉菜单中选择系统的特定操作系统。
  7. 单击软件类型下拉菜单下的类别软件。
  8. 选择最新版本的适用于 Linux 的 HP Lights-Out Online Configuration Utility（或适用于 VMware 的 HPE ESXi Utilities Offline Bundle）。
  9. 单击下载。
  • 将“Force_Format.xml”文件（在上面的先决条件部分中进行了描述）放置在该实用程序所在的文件夹中。默认位置是 /opt/hp/tools。
  • 使用 /opt/hp/tools 目录中的 hponcfg 格式化 NAND。以下命令假定 .xml 文件名为 Force_Format.xml。

./hponcfg -I Force_Format.xml

格式化成功完成后，将出现类似于以下内容的消息：“脚本成功为 IP:XXX.XXX.XXX.XXX。”

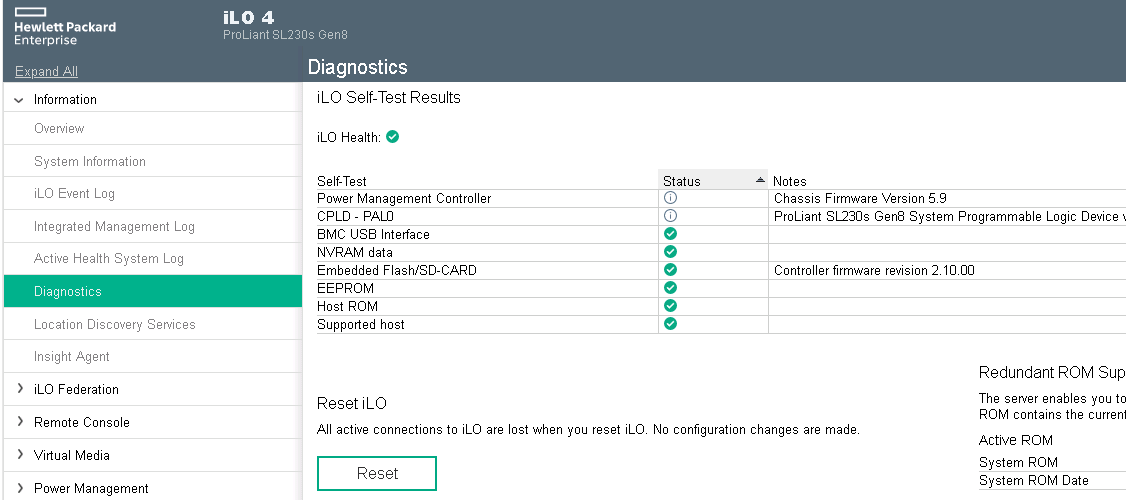

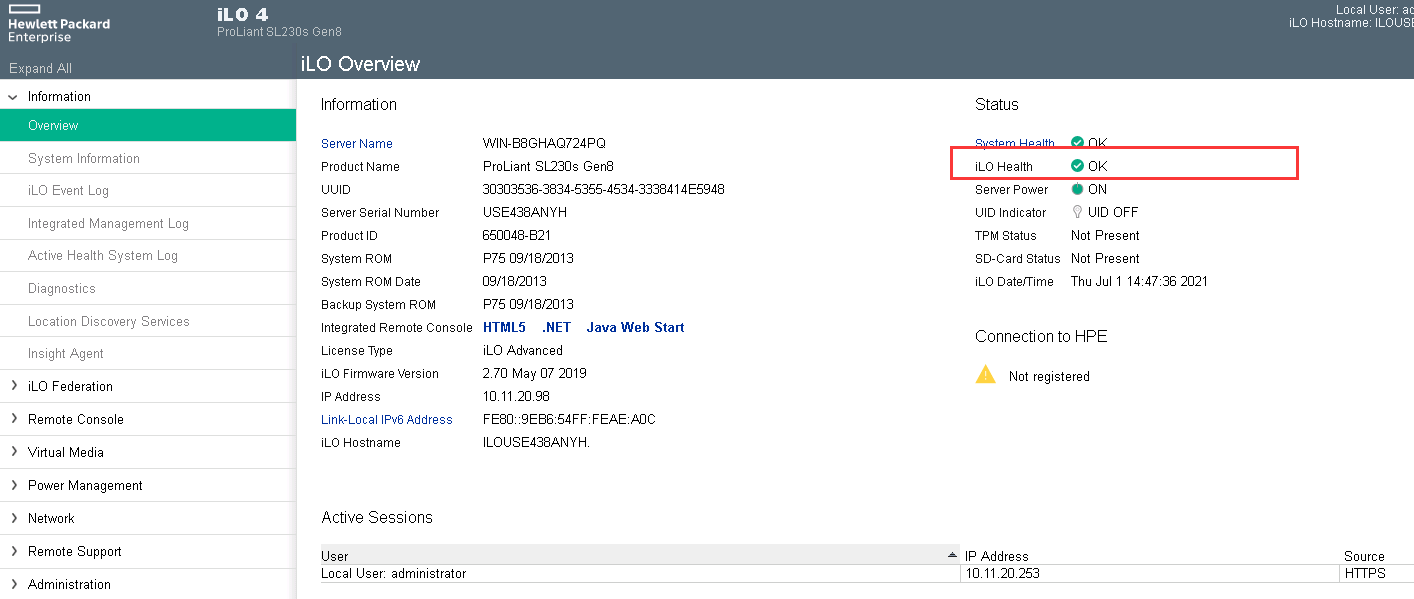

如何确定 NAND 格式是否成功（安装 iLO 4 固件版本 2.61 或更高版本时）：

启动 NAND 格式后，iLO 4 会自动重置并显示 iLO 4 GUI 登录页面（用户需要再次登录 iLO 4 GUI）。执行这些检查以确认 NAND 格式是否成功：
